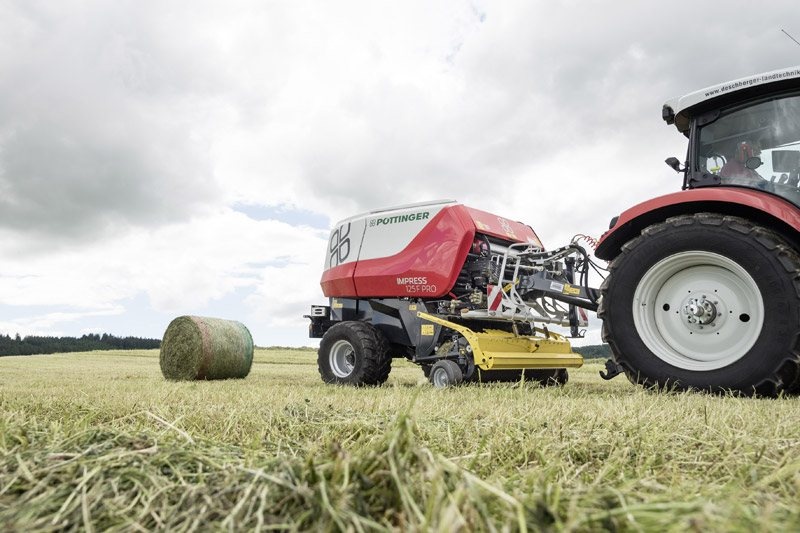

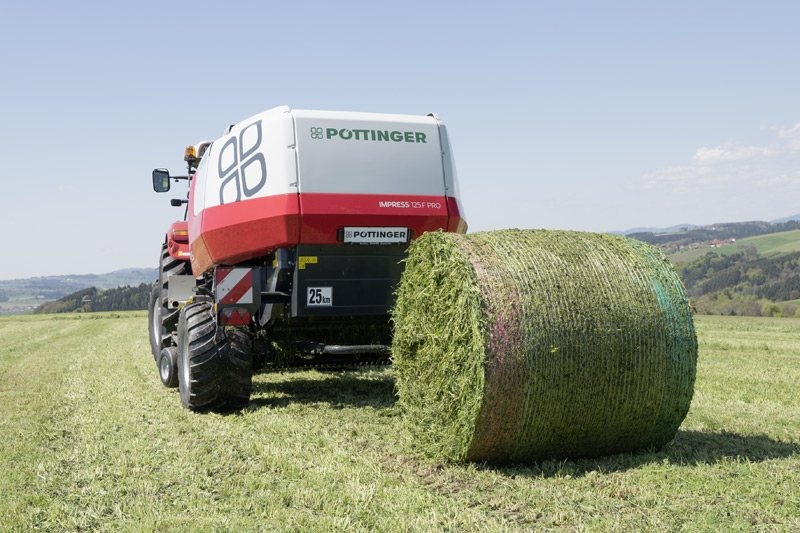

Константная камера модели F, имеющая 18 прессующих вальцов с цепным приводом, служит для формирования равномерных прочных рулонов. Прессуемая масса уплотняется до тех пор, пока не будет достигнуто заданное на терминале и измеренное у задней двери давление прессования.
Техническиe xapaктepиcтики
диаметр рулонов
|
1,25 м
|
ширина рулонов
|
1,2 м
|
Требуемая мощность с навеской
|
100 л.с.
|
Ширина подборщика
|
2,3 м
|
Число ножей (макс.)
|
32 шт.
|
Расстояние между ножами
|
36 мм
|
Длина
|
4,66 м
|
Ширина
|
2,83 м
|
Высота
|
2,55 м
|
Шины
|
500/50-17
|
Вес в базовой комплектации
|
4850 кг
|
СЕРИЙНОЕ ОСНАЩЕНИЕ IMPRESS F PRO
Шасси
|
одинарная ось
|
Тормозная установка
|
пневматические тормоза
|
Сцепка
|
универсальное дышло со шпинделем настраивается по высоте бесступенчато
|
серьга
|
40 (жесткая)
|
Карданный вал
|
увеличенный рабочий угол с одной стороны, с кулачковой предохранительной муфтой
|
Профиль карданного вала
|
1 3/8", 6-шлиц.
|
Карданный вал - защита
|
1600 Нм
|
Подборщик
|
5-рядный подборщик, ширина подбора 2300 мм маятниковая навеска с отклонением 120 мм по два поперечных шнека с каждой стороны
|
Копирующие колеса
|
заднее копирующее колесо
|
Отбойный щиток
|
прижимной ролик с диаметром 200 мм
|
Ротор
|
ротор LIFTUP с запатентованной крученой формой, 4 смещенных ряда зубьев
|
Режущий аппарат
|
режущий блок для короткой нарезки FLEXCUT 32 с двухсторонними ножами TWIN BLADE включение различных групп ножей, механически NONSTOP защита отдельных ножей
|
Ножевая балка
|
гидравлическое откидывание режущего блока и днища запатентованная функция EASY MOVE – балка с ножами выдвигается в сторону
|
Камера
|
система уплотнения константной камеры с 18 вальцами большой самоустанавливающийся роликоподшипник диаметром 50 мм
|
Передняя часть
|
корм проходит в камеру по касательной по два агрессивных пусковых вальца сверху и снизу
|
Задняя стенка
|
гидравлическая задняя стенка
|
Давление прессования
|
рассчитан на самое высокое давление прессования
|
Обвязка
|
обмотка сеткой автоматика ISO для независимого от скорости движения начала обмотки
|
Замена сетки
|
размер сетки макс. 1,30 м, диаметр до 0,31 м
|
Смазывание цепей
|
смазка подшипников прессующего вальца через прогрессивный распределитель автоматическая смазка цепи
|
Управление
|
электронное комфортное управление POWER CONTROL, с поддержкой ISOBUS
|
Подключение гидравлики
|
1 x простого действия BG 4 1 x свободный обратный ход BG 4 1 x Load Sensing (опция), BG 2
|
Электрическое подключение
|
1 x 7-контактный разъем освещения 1 x 3-контактный разъем Cobo
|
Управляемый подборщик с маятниковым ходом
Ведение подборщика PÖTTINGER с шириной захвата 2,05 м (серийно на моделях MASTER) или 2,30 м (серийно на моделях PRO) осуществляется посредством расположенных с обеих сторон направляющих дорожек из стали. Ведомые регулируемые граблины подборщика управляются сзади и оптимально адаптируются к поверхности поля. Это гарантирует получение чистого корма.
Благодаря активным сторонам граблин разной длины до точки управления обеспечивается идеальная подача растительной массы к ротору.
В сочетании же с уменьшенной скоростью вращения растительная масса не «прочесывается», а интенсивно подается к ротору.
Пять рядов управляемых граблин обеспечивают стабильно высокую подбирающую способность даже при высокой скорости движения и сложных условиях работы.
§ Копирующие колеса с возможностью простой регулировки высоты.
§ Функция подвешивания подборщика имеет 8 настроек для работы с соломой.
§ Прижимной ролик диаметром 200 мм и загрузочные стержни для максимальной подбирающей способности.
Два варианта ширины подборщика
Пять рядов управляемых граблин
IMPRESS MASTER
2,05 м, с жесткими копирующим колесами / опция: 2,30 м, с копирующими колесами, расположенными за подборщиком.
IMPRESS PRO
2,30 м, с копирующими колесами, расположенными за подборщиком.
Превосходная адаптация к поверхности – чистый корм
Центральная подвеска и два шарнирно установленных кронштейна обеспечивают полную подвижность подборщика и уникальный маятниковый ход в 120 мм на граблинах. Регулируемые по высоте копирующие колеса (16 x 6,5-8) точно повторяют поверхность при подборе и обеспечивают идеальное копирование поверхности на поворотах.
Идеальный поток корма
Валковый ролик с прижимной решеткой гарантирует идеальный поток массы даже при высокой скорости подбора и любом типе корма.
Два подающих шнека с каждой стороны способствуют оптимальному сведению массы в общий поток. В особенности при работе с сухой массой шнеки за счет эффективной подачи обеспечивают огромную пропускную способность.
